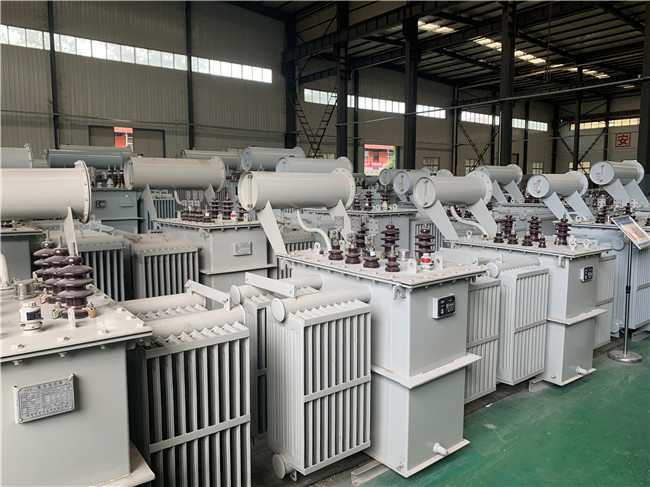

高過載變壓器繞制方法要注意哪些

　　高過載變壓器的繞制方法是很關鍵的，想要制作好它就要注意兩點:

　　一是每個繞組要采用多股細銅線并在一起繞,不要采用單根粗銅線,因為高頻交流電有集膚效應.所謂集膚效應,簡單地說就是高頻交流電只沿導線的表面走,而導線內部是不走電流的。采用多股細銅線并在一起繞,實際就是為了增大導線的表面積,從而更有效地使用導線.例如初級的3T+3T,你如果用直徑2.50mm的單根漆包線,導線的截面積為4.9平方毫米,而如果用直徑0.41mm的漆包線(單根截面積0.132平方毫米)38根并繞,總的截面積也達到要求。

　　然而,di二種方法導線的表面積大得多(di一種方法導線的表面積為:單股導線截面周長×股數×繞組總長度=2.5×3.14×1×L=7.85L,di二種方法導線的表面積為:單股導線截面周長×股數×繞組總長度=0.41×3.14×38×L=48.92L,后者是前者的48.92L/7.85L=6.2倍),導線有效使用率更高,電流更通暢,并且因為細導線較柔軟,更好繞制.次級75T高壓繞組用3~5根并繞即可。

　　二是高過載變壓器中高頻變壓器好采用分層、分段繞制法,這種繞法主要目的是減少高頻漏感和降低分布電容。例如上述變壓器的繞法,初級分兩層,次級分三層三段。具體是:

　　①繞次級高壓繞組di一段。接好引出線(頭),先用5根并繞次級高壓繞組25T,線不要剪斷,然后包一層絕緣紙(絕緣紙要薄,包一層即可,否則由于以下多次要用到絕緣紙,有可能容不下整個線包),準備繞初級低壓繞組的一半。

　?、诶@初級低壓繞組的一半。預留引出線(頭),注意是預留,因為后面要統一并接后再接引出線,以下初級用“預留”一詞時同理.用19根并繞3T,預留中心抽頭,再并繞3T,預留引出線(尾),線剪斷.在具體操作時這里還有一個技巧,即由于股數多,19股線一次并繞不太方便,扭矩張力也大,就可以分做多次,如這里可分做三次,每次用線6到7股,這樣還可繞得更平整。注意三次的頭、中、尾放在一起,且繞向要相同。然后又包一層絕緣紙,準備繞次級高壓繞組di二段。

　　③繞次級高壓繞組di二段。將前面沒有剪斷的次級高壓繞組線翻轉上來(注意與前面的初級繞組線不要相碰,必要時可用絕緣紙隔開),又并繞25T,注意繞向要與前面的di一段相同,線仍不剪斷.又包一層絕緣紙,準備繞初級低壓繞組的另一半。

　?、芾@初級低壓繞組的另一半。再按步驟②同樣的方法繞一次初級低壓繞組,注意繞向要與前面的一半相同。同樣線剪斷,包一層絕緣紙,準備繞次級高壓繞組di三段。

　　⑤繞次級高壓繞組di三段。再按步驟③提示的方法繞完剩下的次級高壓繞組25T,仍注意繞向與前面的兩段相同.接好引出線(尾),線剪斷.至此,所有的繞組都繞完了。

　?、藓喜⒊跫壍蛪豪@組.將前面兩次繞的初級低壓繞組,頭與頭并接,中心抽頭與中心抽頭并接,尾與尾并接(這樣繞組匝數仍是3T+3T,而總的并線為38根),接好引出線,即得到初級低壓繞組的頭、中、尾三個引出端。
